在追求极致性能的尖端材料世界里,有一种微小却强大的存在正悄然改变着多个产业的边界。它,就是东超新材精心研制的纳米球形氧化铝粉。这不仅仅是粉末的形态革新,更是一场关于导热、绝缘、强化与稳定的性能革命,为从电子封装到先进陶瓷的广阔领域,提供了前所未有的高纯度、高球形度解决方案。多面手:纳米球形氧化铝的核心应用舞台东超纳米球形铝凭借其独特的球形形貌、极高的纯度与卓越的物理化学性质,扮演着“工业味精”与“性能基石”的双重角色,其应用触角广泛延伸: 高性能复合材料的“增强骨架”:在树脂、橡胶、陶瓷及金属基复合材料中,均匀分散的球形氧化铝能有效提升材料的机械强度、耐磨性及尺寸稳定性,同时因其优异的绝缘性,成为高端电工绝缘材料的理想填料。 热管理领域的“导热先锋”:这是其大放异彩的核心领域之一。球形颗粒提供了更高效的热传导路径,广泛应用于导热硅脂、导热垫片、导热灌封胶及塑料等,为需要高效散热的各种设备保驾护航。 表面涂覆与抛光的“精工利器”:其均匀的硬度和球形度,使其成为精密仪器、半导体晶片、高级光学镜头等超精密抛光工艺的首选材料,能实现无划痕、高光洁度的加工效果。同时,也可用于制备高性能的耐磨、防腐或隔热涂层。 先进陶瓷的“致密化助手”:在氧化铝陶瓷或其他特种陶瓷的烧结过程中,纳米球形氧化铝粉体能实现更紧密的堆积,显著降低烧结温度,促进晶粒均匀生长,从而获得结构更致密、性能更优异的最终陶瓷制品。

点睛之笔:赋能电子封装材料的精密之道 在电子技术飞速向高功率、高密度、微型化迈进的今天,电子封装材料的性能直接决定了芯片的可靠性、寿命与效率。东超纳米球形氧化铝在此扮演着至关重要的角色,其优势在电子封装应用中体现得淋漓尽致:
1. 卓越的导热与电气绝缘平衡:东超提供的纳米球形氧化铝,粒径范围覆盖从亚微米级到数十微米级,能满足不同封装形式对填料尺度的精细要求。极高的纯度确保了其出色的电绝缘性,而球形颗粒在有机基体(如环氧树脂、硅胶)中能形成更有效的导热网络,极大提升封装材料的导热系数,帮助芯片产生的热量快速导出。 2. 优化的流动性与填充密度:完美的球形度赋予了粉体极佳的流动性和堆积密度。在制备封装胶、灌封料或导热垫片时,它能实现更高的填充比例,同时保持混合体系良好的流动性与可加工性,避免因不规则形状填料导致的粘度激增或应力集中,使得产品既能“装得更多”,也能“用得更好”。 3. 定制的表面包覆改性——性能提升的关键密钥:东超深知,无机填料与有机基体间的界面相容性是决定复合材料最终性能的命门。因此,我们对纳米球形氧化铝进行针对性的表面包覆改性处理。通过这一特殊工艺,能在粉体表面引入功能性官能团,极大改善其在聚合物中的分散性,并增强填料与基体间的界面结合力。这意味着,最终制成的封装材料不仅导热性能更优,其机械强度、耐湿热老化性、长期可靠性也得到质的飞跃,为芯片构筑起一座坚固而高效的“散热堡垒”和“防护长城”。

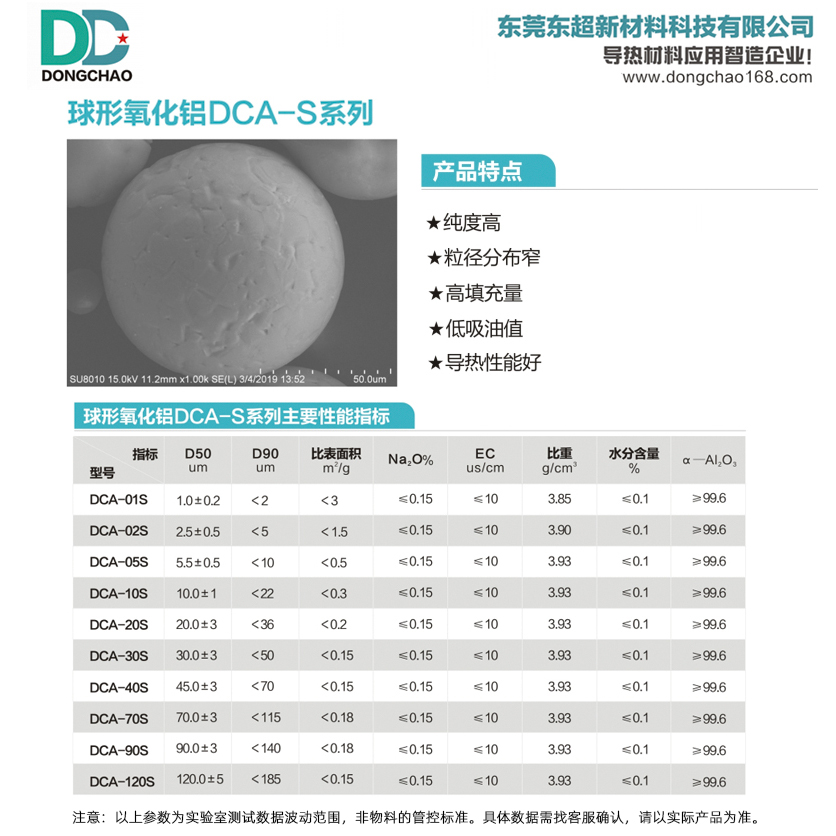

背后的力量:东超新材,以创新定义纳米未来能够提供如此高性能、高定制化纳米球形氧化铝产品的,纳米球形氧化铝粒径范围300纳米~120微米,含量≥99.5%,以及表面包覆改性处理。 东超新材立足于深厚的材料科学根基,以“极致性能,精准赋能”为理念,构筑了从精密合成、形态控制到表面工程的全产业链技术壁垒。公司不仅拥有严格的品质管控体系,确保每一批次产品都具备高纯度与批次稳定性,更致力于与客户深度协同,提供从材料选型、应用测试到配方优化的全方位技术支持。 我们提供的不仅是标准化的产品,更是基于客户具体应用场景的定制化解决方案。无论是特定粒径分布的精准调配,还是针对不同基材(如环氧、硅胶、塑料)的专属表面改性,东超新材都能以专业的技术团队和灵活的生产能力,满足下游产业不断升级的创新需求。东超纳米球形氧化铝——虽微至纳米,亦撑起未来科技之广阔天地。
