在电子设备性能飞速跃进的今天，热量，这个隐形的“性能杀手”，正日益成为制约产品可靠性、稳定性和使用寿命的关键瓶颈。无论是炙手可热的人工智能芯片、高密度的5G通信模块，还是追求轻薄强大的消费电子，高效散热都是其背后不可或缺的基石。而在整个散热链路中，一个常被忽视却至关重要的角色——热界面材料及其核心填料，正凭借对 “界面热阻” 的极致优化，悄然引领着一场热管理领域的深度变革。 界面热阻：散热链条上最薄弱的一环 想象一下，即使在芯片与散热器表面看似紧密贴合，但微观层面仍是凹凸不平的“山川沟壑”。实际接触面积可能不足表观面积的10%。这些空隙被空气占据，而空气的导热能力极差，严重阻碍了热量的顺利传导。这种因固体表面接触不完美而产生的附加热阻，就是界面热阻。它如同散热通路上的“拦路虎”和“减速带”，可能导致芯片核心温度比散热器实测温度高出数十度，直接引发性能降频、寿命缩短甚至瞬时失效。 因此，热界面材料的核心使命，就是最大限度地消除或降低界面热阻，在发热体与散热体之间构建一座高效、通畅的“导热桥梁”。

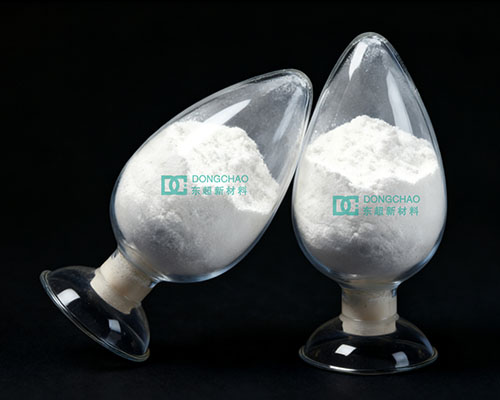

传统方案的局限与填料的破局之道 传统导热硅脂、垫片等材料，其基体本身的导热系数有限。为突破瓶颈，添加高导热填料成为行业共识。然而，并非所有填料都能胜任： 简单填充的困境：早期填充常导致材料粘度剧增，难以施工，或界面浸润性差，反而在微观上引入新的缺陷。 “桥梁”而非“路障”：理想的填料不仅要自身导热率高，更需能在复合体系中形成高效的三维导热网络，并与基体材料、接触界面完美融合，真正成为降低界面热阻的“功臣”，而非内部“孤岛”。 东超导热粉：为“零界面热阻”而生面对上述挑战，东超科技凭借深厚的材料研发底蕴，推出了新一代针对性解决方案——东超系列高导热粉体填料。它不仅在提升体相导热率上表现出色，更在攻克界面热阻这一核心难题上实现了跨越式突破： 1.精准粒径与形貌设计：东超填料经过精密级配与特殊形貌调控，能在低填充量下实现更紧密的堆积，在复合材料内部构筑更多、更高效的导热通路，同时保持优异的工艺性。 2.先进的表面改性技术：这是东超技术的精髓所在。通过专利表面处理工艺，极大提升了填料粒子与有机聚合物基体（如硅胶、环氧树脂）之间的界面相容性与结合力。这显著减少了填料-基体间的微观热阻，确保热量能顺畅地从基体传递到填料网络。 3.卓越的界面浸润与贴合能力：使用东超填料制备的热界面材料，具备更优异的润湿性和顺应性。它能更好地填充接触表面的微观空隙，排挤空气，实现更紧密、更彻底的物理接触，从而直接、有效地降低接触界面热阻。 4.综合性能平衡：在显著提升导热性能（可助力材料实现从1.5W/mK到16W/mK甚至更高的跨越）的同时，东超填料还能兼顾电气绝缘、机械柔韧性、长期稳定性等关键指标，满足5G通信、新能源汽车、高端计算等严苛场景的应用需求。
赋能未来：从实验室到广阔应用东超导热粉填料的价值，正通过一系列高性能热界面材料转化为实际生产力：高性能计算与AI：为GPU、CPU提供稳定、高效的散热保障，支撑算力持续释放。新能源汽车：服务于动力电池包、电驱系统、车载充电机的热管理，提升安全与续航。5G与光通信：保障基站功率放大器、光模块等在高温下的可靠运行。消费电子：让智能手机、平板电脑在轻薄设计中依然保持“冷静”内核。结语 在散热世界，细节决定效能，微观决定宏观。降低界面热阻，是热界面材料技术皇冠上的明珠。东超科技，以匠心打磨每一粒填料，不仅提供优异的导热粉体，更提供一套关于界面优化的系统性解决方案。我们致力于与产业链伙伴携手，共同填充那微米级的空隙，跨越热阻的鸿沟，为电子设备的澎湃动力，铺设一条通往“冷静”未来的高速通道。选择东超导热填料，不仅是选择了一种材料，更是选择了一种对极致散热效能的理解与追求。 让我们共同，重新定义散热的边界。
