开裂不是“胶水强度不够”这么简单。更常见的根因，是热膨胀失配、填料沉降导致的分层、固化收缩与放热带来的冻结应力在产品结构里叠加放大。原始参考文章把它归纳成三种典型模式，并给出了对应的验证思路与工程对策。[1]热膨胀失配

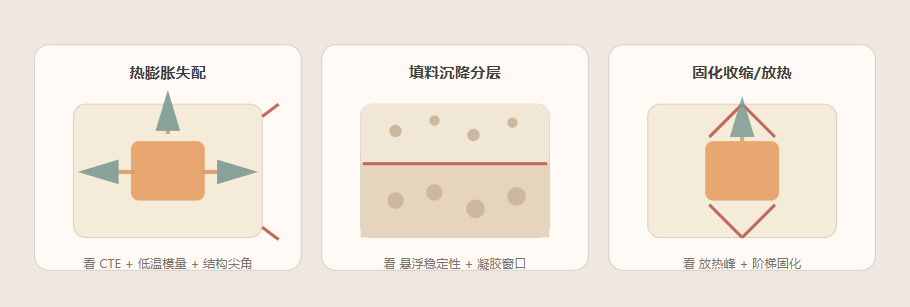

图 1：导热灌封胶常见的三类开裂模式（示意）[1]
芯片、金属壳体、灌封胶的热膨胀系数不同，温度循环时变形差会转成剪切应力。如果胶太硬（高模量）且 CTE 偏大，应力容易在尖角、界面、薄弱处撕裂胶体甚至带坏元件。应对路线通常有两条：要么用低模量体系（更“软”来吸收形变），要么在环氧等高强度体系里用大量低膨胀填料把 CTE 拉下来，并兼顾低温模量别“冻硬”。[1]
高导热灌封胶常用大量氧化铝、氮化铝等重质粉体；若固化前的液态阶段太长、流变设计不足，粉体会在重力下沉降，形成“上层树脂多、下层粉体多”的软硬分层。分层材料在热循环中会在界面自发开裂。工程对策是配方端做触变/级配、工艺端缩短沉降窗口（中低温快速凝胶、或优化固化曲线）。[1]
固化收缩会带来残余内应力；大体积灌封时放热峰过高、中心和外层固化不同步，会进一步把应力锁在内部，出现星状裂纹、凹缩等现象。更可靠的做法是降低反应激烈程度，并采用阶梯固化：先低温缓慢凝胶释放应力，再升温完成固化。[1]
先看裂纹出现的工况（冷热冲击？出炉即裂？分层位置？），再按“失配/沉降/固化”三类去套，最后用对应的测试手段去证实。先定真因，再谈换胶或换粉。[1]
导热粉体最直观的贡献，是把灌封胶的导热系数从“树脂本体的低水平”拉到工程可用区间；但在可靠性上，它还能解决两类经常被忽略的问题：一是把空气挤走，减少微孔带来的热阻与绝缘风险；二是通过降低 CTE、改变模量与应力传递路径，帮你更好地管住热应力。这些作用在原文的开裂逻辑里，都能对应到“失配/沉降/固化”三件事上。[1]
| 问题 | 导热粉体能做什么 | 常见副作用 | 工程抓手 |
|---|---|---|---|
| 导热不够、热阻大 | 搭出连续导热通路，显著提升导热能力 | 填充量越高，黏度越高 | 粒径级配、表面处理、取向/网络设计 |
| 热膨胀失配应力大 | 低膨胀填料可降低体系 CTE，改变应力集中 | 体系可能更脆，低温更“硬” | CTE 与低温模量一并平衡，别只追强度 |
| 沉降分层 | 合理级配 + 触变网络可提升悬浮稳定性 | 触变过强会影响流平/灌封 | 配方端流变曲线 + 工艺端凝胶窗口 |
| 大体积固化开裂 | 导热粉能帮助散热，但不能替代固化动力学控制 | 放热峰仍可能过高 | 阶梯固化、降低反应活性 |
提示：导热粉体能“帮你”降低部分风险，但也会引入黏度、分散、沉降窗口等新变量；因此它既是性能增强剂，也是工艺挑战源。[2][3]
现代电子器件不是不发热，而是热量在很小的空间里出不去。芯片、电感和功率器件周围一旦积热，性能、寿命和绝缘可靠性都会一起出问题。[1]
灌封胶本身并不是天然的导热高手。公开综述显示，多数聚合物本体热导率通常只有 0.1–0.5 W/m·K，其中环氧树脂大约在 0.23 W/m·K 这个量级；空气更低，原文给出的数值只有 0.024 W/m·K。这就是为什么只靠树脂本体，热很难有效穿过胶层传到金属壳体。[1][2][3]

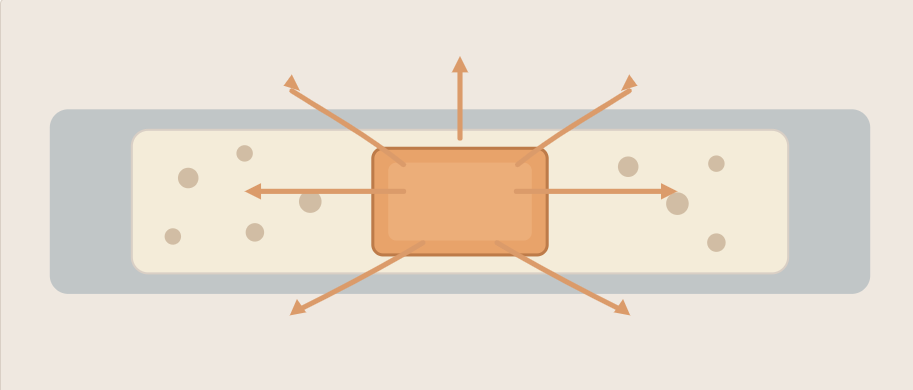

图 2：热量真正想走的是“芯片 → 灌封胶中的填料网络 → 金属壳体”这条路
把空气赶走，再在发热源和散热外壳之间搭起一座物理桥梁，这是高导热灌封胶存在的根本原因。
很多人会把导热粉理解成“往胶里撒一点性能增强剂”，这个理解不够准确。更直观的说法是：导热粉的任务是在低导热的树脂里搭出一条尽量连续的热通路。当填料太少时，它们像孤岛，热量只能在树脂里慢慢绕行；当填料数量、形貌和分布更合理时，颗粒之间会接触、搭桥、连成网，热就能快得多。[2][3]
这也是为什么行业里反复强调“不能只看粉种，还要看填充量、粒径级配、表面处理和取向”。综述指出，填料类型、加载量、形貌和界面黏附都会直接影响最终导热表现。[3]

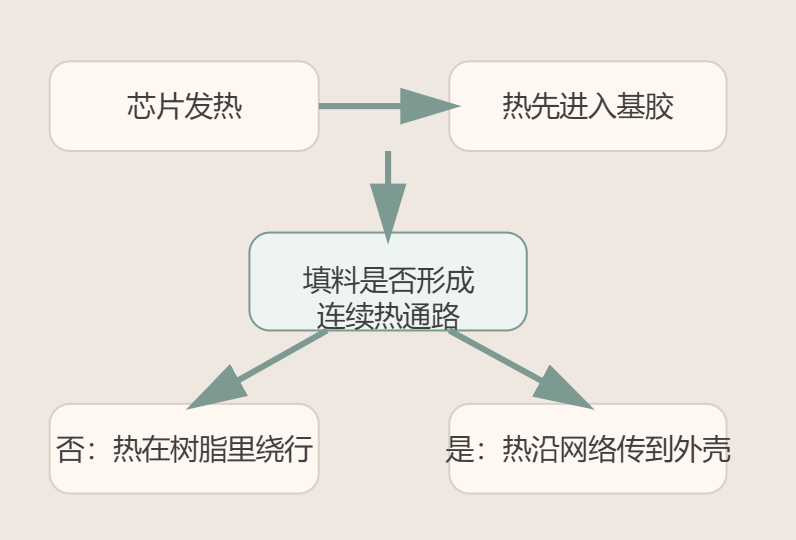

图 3：导热粉的核心不是“存在”，而是能不能连成路
导热粉不是调味料，而是“修路队”。粉加进去以后有没有形成一条连续、稳定、低热阻的道路，决定了灌封胶导热到底好不好。
如果把电子封装里常见的绝缘导热填料按工程使用频率排一排，最常见的是球形氧化铝，其次是氮化硼、氮化铝，再往下是一些更偏配方辅助用途的硅微粉体系。学术综述和公开资料都表明，氧化铝、氮化硼、氮化铝之所以长期活跃，是因为它们能在“导热”和“绝缘”之间给出较好的平衡。[2][3][4]
| 填料 | 典型特点 | 主要短板 | 更适合的场景 |
|---|---|---|---|
| 球形氧化铝 | 性价比高、绝缘好、工业应用最广，球形颗粒更利于高填充和流动性控制 | 本征导热率不算顶尖，要做高导热往往需要更高填充量 | 大多数通用型导热灌封胶，尤其是成本和工艺都要兼顾的项目 |
| 六方氮化硼 | 面内导热能力强，绝缘优秀，片状结构容易搭出高效热通路 | 价格高，片状结构会明显拉高黏度，还会带来方向性问题 | 追求更高导热、又不能牺牲绝缘的中高端方案 |
| 氮化铝 | 导热高、绝缘强，在高端电子基板和陶瓷件里很常见 | 材料和加工成本更高，对体系稳定性和储存条件要求更严 | 高功率、高可靠性、高热流密度的电子封装 |
| 熔融或球形硅微粉 | 更擅长拉低热膨胀系数、改善尺寸稳定性和部分流动表现 | 单独拿来冲高导热并不占优，更多是配方平衡工具 | 需要兼顾低 CTE、低内应力和灌封可靠性的环氧体系 |
只盯着“哪种粉导热率最高”，很容易把选型做偏。因为灌封胶是一个配方 + 工艺 + 结构共同作用的系统，而不是一张填料排行榜。研究中反复出现的现实问题是：填料一多，黏度就上去；片状填料一多，流动性就更差；如果分散不好、级配不合理，理论上的高导热就很难转化成稳定的量产性能。[2][3]
图 5：颗粒形状不同，搭热路的方式也不同。片状填料更容易形成高效通路，但对工艺黏度也更敏感。
如果只是想先抓大方向，可以直接按场景理解。下面这四条，不是配方答案，但能帮你快速避开大部分思路上的坑。
1. 预算敏感、要求稳、绝缘要好，优先从球形氧化铝开始看。它往往不是最极致的，但最容易在成本、供应和工艺之间取得平衡。[2]
2. 功率密度更高、对导热要求明显更严，可以考虑氮化硼或氮化铝，但要同步评估黏度、分散和价格，而不是只看材料名气。[2][4]
3. 如果体系是高模量环氧，又很怕热应力和尺寸变化，硅微粉与导热填料的组合常常比单纯追高导热更合理，因为它能帮你一起处理 CTE 和内应力问题。[1]
4. 看到开裂、分层、沉降，不要只想着“换更硬的胶”或“上更贵的粉”。先回到原文那条主线：分清是热应力、沉降，还是固化收缩，再决定是改粉、改胶还是改工艺。[1]
