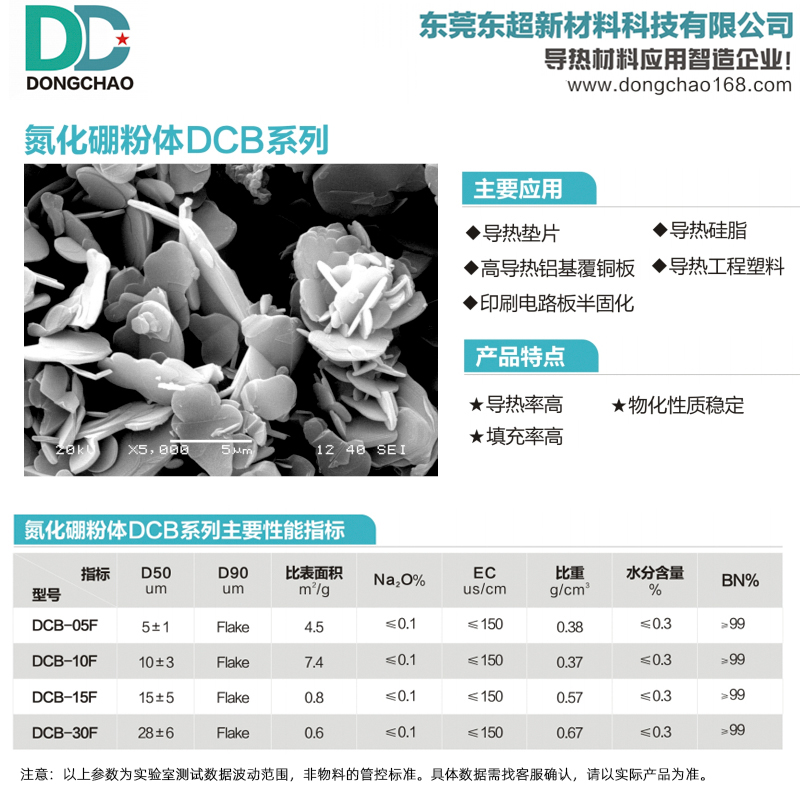

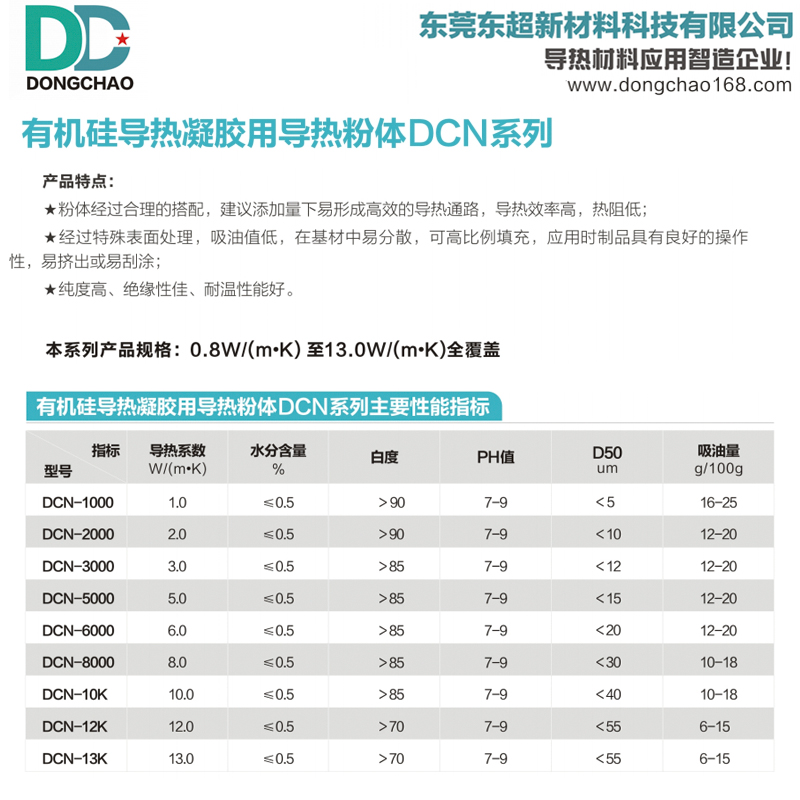

在精密电子、电力电子、新能源汽车、光伏储能等领域,电子元件正朝着小型化、高集成、大功率快速迭代,单位体积热流密度急剧攀升。芯片、传感器、PCB电路板等核心器件长期面临高温、潮湿、振动、高压等严苛工况,过热引发的老化失效、绝缘击穿、焊点开裂等问题,已成为制约电子设备稳定性与寿命的核心瓶颈。 环氧灌封胶作为电子元件的“防护铠甲”,需同时承担机械加固、绝缘隔离、环境密封、散热导热四大核心使命。而导热粉体,正是赋予环氧灌封胶高效散热能力的关键“密码”——通过科学筛选、复配与改性,导热粉体可将环氧基体(导热系数仅0.2W/m·K左右)的导热性能提升数倍至数十倍,构建“高绝缘、低收缩、强导热”的一体化防护体系,为电子元件长效服役保驾护航。 一、导热粉体的核心价值:破解电子散热与防护矛盾 环氧树脂本身是热的不良导体,单纯使用常规环氧灌封胶,热量易在元件内部积聚,形成“高温孤岛”,加速材料老化与性能衰减。导热粉体作为功能性无机填料,其核心价值在于:- 高效导热:在环氧基体中搭建连续导热网络,快速导出元件工作热量,降低核心温升值(通常可降温10℃以上),避免过热失效;- 协同绝缘:优选高绝缘陶瓷类粉体,在提升导热的同时,维持甚至增强灌封胶的绝缘耐压性能,阻断漏电与高压击穿风险;- 低收缩增稳:高填充量的无机粉体可抵消环氧固化过程中的化学收缩与物理收缩,降低线收缩率至0.5%以下,避免开裂、界面剥离与元件内应力损伤;- 强化综合防护:提升灌封胶的硬度、机械强度、耐温性与耐湿热老化性能,适配-40℃~150℃宽温域工况,抵御振动、盐雾、粉尘侵蚀。 可以说,没有导热粉体的科学应用,就没有高性能环氧灌封胶;导热粉体的选型、配比与改性,直接决定灌封胶的防护上限与服役寿命。 二、主流导热粉体大盘点:特性、适配场景与选型逻辑 电子级导热粉体以高绝缘陶瓷类为主(避免导电短路),核心包括氧化铝、氮化硼、氮化铝、碳化硅等,不同粉体的导热系数、绝缘性能、成本与加工特性差异显著,需结合场景精准选型。 1. 氧化铝(Al₂O₃):性价比之王,通用场景首选- 核心特性:本征导热系数30~40W/m·K,纯度≥99.9%,绝缘性优异(介电强度>10kV/mm);球形/类球形形貌,流动性好、易分散,成本低廉,产业链成熟稳定;- 性能贡献:填充量60%~80%时,可使灌封胶导热系数达0.8~4.0W/m·K,兼顾导热、绝缘与低收缩,适配中低端至中端散热需求;- 典型场景:电源模块、适配器、LED驱动、普通PCB板、小家电控制板等,是目前用量最大、应用最广的导热粉体。2. 氮化硼(BN):高绝缘高导热,高端高温场景优选- 核心特性:本征导热系数60~100W/m·K,层状类石墨结构,面内导热性能极强;超高绝缘性(体积电阻率≥10¹⁶Ω·cm)、耐高温(长期200℃以上稳定)、低膨胀、耐腐蚀;- 性能贡献:少量添加(10%~30%)即可显著提升灌封胶导热系数(可达5.0~8.0W/m·K),且不影响绝缘性能,适配高功率、高绝缘要求场景;- 典型场景:光伏逆变器、储能PCS、车载大功率电控、IGBT模块、5G基站电源等高端电力电子设备。

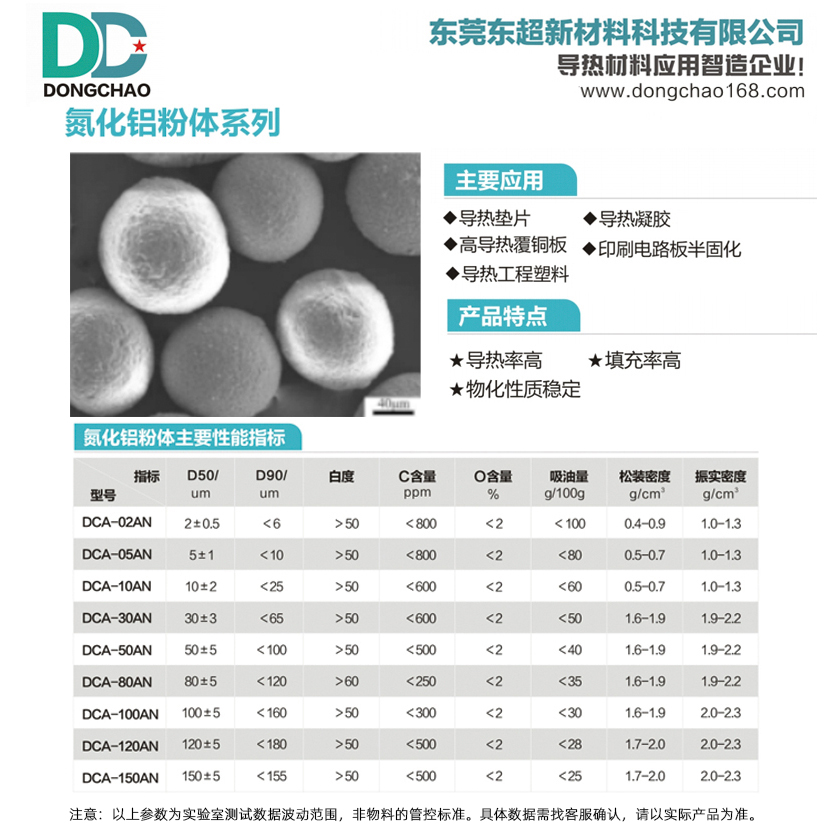

3. 氮化铝(AlN):超高导热,高端功率“明星材料”- 核心特性:本征导热系数170~200W/m·K,热膨胀系数与硅芯片高度匹配(≈4.5ppm/℃),绝缘性好、耐高温、热稳定性强;但易水解、成本高昂,对加工工艺要求苛刻;- 性能贡献:高填充下可实现灌封胶导热系数8.0~15W/m·K,极致散热,适配超高功率密度场景;- 典型场景:SiC/GaN第三代半导体功率模块、航空航天电子、高端医疗设备等对散热要求极致的领域。
4. 碳化硅(SiC):耐候耐磨,极端环境散热优选- 核心特性:本征导热系数80~220W/m·K,硬度高、耐高温、耐腐蚀、耐老化,热膨胀系数低,适配极端工况;- 性能贡献:提升灌封胶导热与机械强度,增强耐候性与耐磨性,适配户外、高温、腐蚀环境;- 典型场景:户外工控设备、汽车底盘电子、光伏组件、工业传感器等严苛环境应用。 5. 复配粉体:性能均衡,解决单一粉体痛点单一导热粉体难以同时满足“高导热、低粘度、低收缩、易加工”多重需求,多级粒径复配(大+中+小粒径)+ 不同粉体协同成为行业主流方案:- 氧化铝+氮化硼复配:兼顾低成本与高导热,导热系数可达3.0~6.0W/m·K,适配中高端场景;- 球形氧化铝+硅微粉复配:降低体系粘度,提升填充量,增强低收缩与绝缘性能,适配精密电子灌封;- 核心逻辑:大粒径粉体搭建导热骨架,小粒径粉体填充空隙,提升堆积密度,减少内部孔隙(避免电场集中与热阻增大),同时降低粘度、改善施工性。

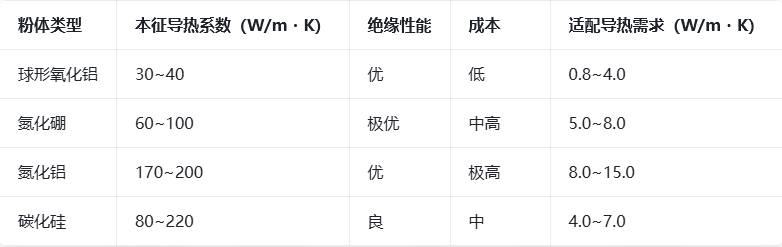

主流导热粉体关键参数对比表
三、导热粉体的“赋能关键”:表面改性与工艺优化优质粉体是基础,表面改性与工艺控制是释放粉体性能、避免缺陷的核心,直接影响灌封胶的稳定性与可靠性。1. 表面改性:解决“团聚、沉降、相容性差”三大难题导热粉体(如氧化铝、氮化硼)表面极性高,与非极性环氧基体相容性差,易团聚、沉降,导致灌封胶粘度飙升、导热不均、性能衰减。通过硅烷偶联剂、钛酸酯偶联剂进行表面活化处理:- 降低粉体表面能,提升与环氧基体的相容性,改善分散性,避免团聚;- 增强粉体-树脂界面结合力,减少界面热阻,提升导热效率;- 抑制粉体沉降,延长灌封胶储存稳定性(≥6个月),确保施工前后性能一致。 2. 粒径级配:构建“致密导热网络”,平衡导热与粘度粉体粒径及分布直接影响堆积密度与体系粘度:- 大粒径(20~50μm):搭建导热主通道,降低体系粘度,允许更高填充量;- 中粒径(5~20μm):填充大颗粒空隙,提升堆积密度;- 小粒径(1~5μm):细化导热网络,减少内部孔隙,降低热阻;- 黄金配比:通常采用“大:中:小=5:3:2”比例,在保证低粘度(适配自动灌封)的前提下,实现最高填充量与最优导热性能。3. 填充量调控:平衡性能与工艺,避免“过犹不及”- 低填充(<50%):导热系数<1.0W/m·K,绝缘好、粘度低,适配普通绝缘防护;- 中填充(50%~70%):导热系数1.0~4.0W/m·K,兼顾导热、绝缘与施工性,通用场景最优区间;- 高填充(70%~80%):导热系数4.0~8.0W/m·K,粘度较高,需加温施工或用低粘度树脂,适配高端散热场景。四、三大核心性能协同提升:高绝缘·低收缩·强导热依托导热粉体的科学应用,环氧灌封胶可实现三大核心性能的协同突破,彻底解决常规产品的痛点。 1. 高绝缘:粉体+树脂双屏障,杜绝漏电击穿- 高纯树脂基体:选用低杂质双酚A/F型环氧或特种环氧,金属离子含量<10ppm,减少载流子迁移;- 高绝缘粉体填充:α-氧化铝、氮化硼等粉体构建“绝缘阻隔网”,延长漏电路径,体积电阻率≥10¹⁴Ω·cm(25℃)、≥10¹²Ω·cm(150℃),击穿电压≥20kV/mm;- 无孔隙致密结构:梯度粒径粉体紧密堆积,减少内部气泡与孔隙,避免电场集中引发的局部放电与绝缘击穿。2. 低收缩:粉体“体积占位”,抑制开裂与剥离- 高填充抵消收缩:60%~80%无机粉体的“体积占位”效应,大幅降低环氧固化收缩,线收缩率≤0.5%、体积收缩率≤2%;- 柔性增韧协同:搭配特种柔性增韧剂,缓解固化与温变过程中的内应力,冷热循环(-40℃~150℃)100次无开裂、无界面剥离;- 低应力固化体系:选用脂环族胺、芳香族胺类固化剂,配合梯度升温固化工艺(60℃→120℃→160℃),进一步释放内应力,保护精密元件。 3. 强导热:连续网络高效散热,告别过热失效- 粉体导热网络:改性导热粉体在环氧基体中均匀分散、相互搭接,形成连续导热通路,热量快速从元件传导至外壳或环境;- 梯度导热定制:根据场景需求定制导热系数:通用款0.8~1.5W/m·K、中导热款2.0~4.0W/m·K、高导热款5.0~8.0W/m·K;- 长期导热稳定:粉体不沉降、不分层,湿热老化1000h、高温老化2000h后,导热性能保留率≥85%,长期散热可靠。五、施工与质量管控:从配方到应用,全流程保障性能再好的配方也需科学施工与严格质控,才能让导热粉体的性能完全落地,避免因工艺缺陷导致的防护失效。1. 施工前预处理- 基材清洁预热:元件、壳体去除油污、灰尘、水分,预热至40~60℃,减少温差气泡;- 胶液真空脱泡:真空度≤-0.095MPa,脱泡15~30min,消除气泡,避免绝缘击穿与导热不均。 2. 灌封与固化工艺- 真空/压力灌封:确保胶液充分浸润元件缝隙与引脚,无未浸润区域;灌封速度5~10mL/min,避免气泡卷入;- 梯度升温固化:60~80℃预固化2~3h(防沉降)→100~120℃中温固化3~4h(缓应力)→140~160℃后固化2~3h(保稳定);升温速率2~5℃/min,避免骤温开裂。3. 核心性能验证标准- 绝缘性能:体积电阻率≥10¹⁴Ω·cm(GB/T 1410),介电强度≥20kV/mm(GB/T 1408.1);- 收缩性能:线收缩率≤0.5%(GB/T 12007.4),冷热循环无开裂;- 导热性能:热导率≥0.8W/m·K(GB/T 10297),元件降温≥10℃;- 耐环境性能:85℃/85%RH湿热老化1000h,性能保留率≥90%。六、总结:导热粉体——电子热管理的“基石材料” 从普通消费电子到高端新能源设备,电子元件的热管理与防护需求正持续升级。导热粉体作为环氧灌封胶的核心功能性填料,通过科学选型、复配改性与工艺优化,不仅破解了环氧树脂“导热差、收缩大”的固有痛点,更构建了“高绝缘、低收缩、强导热”的一体化防护体系,为电子元件提供全生命周期的安全保障。 未来,随着电子设备向更高功率、更小体积、更严苛环境发展,导热粉体将朝着高纯度、超细化、球形化、表面功能化方向持续创新,复配体系将更精细化,助力环氧灌封胶突破性能上限,为电子产业的高质量发展注入核心动力。
