攻克AI高速光模块散热痛点,东超导热粉填料高效热管理

文章出处:常见问题 责任编辑:东莞东超新材料科技有限公司 发表时间:2026-05-06
  ​      AI算力浪潮席卷全球,光模块作为算力网络的核心“信号枢纽”,正朝着400G→800G→1.6T→3.2T→6.4T的超高速率飞速迭代。速率跃升的背后,是功耗的指数级增长与热流密度的急剧攀升,散热难题已成为制约高速光模块性能稳定、寿命延长及国产化突破的关键瓶颈。高导热粉填料作为热界面材料的核心原料,凭借卓越导热性能与适配性,成为破解光模块散热困局的核心力量。今天,我们深度剖析高速光模块散热核心痛点,探寻东超新材料高导热粉填料的定制化解决方案。

 一、高速光模块:AI算力的核心引擎,散热问题成发展桎梏
       光模块是光纤通信系统的“信号翻译官”,核心功能是实现“电-光-电”信号转换,支撑长距离、大容量数据传输,是AI数据中心、云计算、5G/6G通信的核心基础器件。其核心部件为光芯片与电芯片:光芯片(激光器、探测器等)是“心脏”,负责光电信号转换;电芯片(DSP芯片、驱动芯片等)是“大脑”,承担信号编码、解码、放大等处理工作。

       当前,10Gb/s以下低端光芯片已实现国产化,但25Gb/s及以上高端光芯片、DSP芯片仍高度依赖进口。而高速率迭代下,散热问题正成为比芯片国产化更紧迫的现实难题——速率越高,功耗与热流密度越大,散热压力越严峻。

 二、光模块核心热源:三大发热点,高热流密度成最大挑战
       光模块热量集中于“电-光转换”与“信号处理”环节,核心热源聚焦三大部件,高速率(1.6T/3.2T)场景下发热更集中、危害更显著:
1. 激光器(发射端TX):第一大热源
    作为电转光核心,激光器电流密度极高(高速模块可达10kA/cm²),仅30%-50%电能转化为光能,其余全部生热。其功耗占模块总功耗40%-60%,1.6T光模块激光器功耗达12-18W,局部热流密度超50W/cm²,远超风冷极限。激光器结温需严格≤85℃,超温会导致波长漂移、功率衰减,直接引发通信误码。
2. DSP芯片(控制单元):第二大热源
    DSP芯片负责高速信号编码解码、补偿适配,运算量随速率指数级增长,功耗占比25%-40%。800G DSP芯片功耗约8-12W,1.6T达10-15W,表面热流密度超30W/cm²。结温上限≤105℃,超温会触发降额、宕机,导致算力网络互联中断。
3. 光探测器+TIA芯片(接收端RX):辅助热源
    TIA芯片放大探测器微弱电信号,高速场景下带宽需求高,产生额外热量,功耗占比10%-20%。结温需≤95℃,超温会导致信号失真、灵敏度下降,缩短传输距离。

 三、光模块散热方案:紧凑封装下,高导热界面材料成核心
       高速光模块(QSFP-DD/OSFP封装)内部空间紧凑、密封严格,热量需通过“内部导热+外部散热”双路径导出,高导热界面材料(导热凝胶为主)是连接热源与外壳的核心桥梁:
1. 外部散热面:热量导出的关键接口
    模块外壳(铝合金)顶部/底部为散热接触面,需与交换机散热片、冷板贴合,要求平整度误差≤0.1mm、粗糙度Ra≤1.6μm,否则会形成空气间隙、热阻骤升,必须搭配导热凝胶填充间隙,确保界面热阻≤0.1℃·in²/W。800G及以下依赖风冷,1.6T+需液冷冷板贴合。
2. 内部导热路径:热量传导的核心通道
    激光器、DSP芯片贴装于高导热基板(铜/陶瓷),芯片与基板间涂抹导热凝胶,消除微米级间隙;1.6T+模块内置微型均热板,分散局部高热流密度。导热凝胶是内部传热第一道关键屏障,直接决定散热效率。

       随着1.6T及以上高速光模块量产落地,行业对导热凝胶的要求呈“断崖式升级”:导热系数需≥12W/(m·K),同时满足低挥发性、耐高温、抗垂流、易挤出、高绝缘等严苛要求,传统低性能导热粉填料已无法适配,东超新材料高导热粉填料应运而生。

  四、东超高导热粉填料:两大核心型号,精准破解光模块散热难题
东超新材料深耕高导热填料领域多年,针对高速光模块导热凝胶的核心需求,自主研发DCN-13KH(13W凝胶专用)与DCN-10K9G(10W凝胶专用) 两大核心导热粉填料,从粉体微观设计到宏观性能适配,全方位解决光模块散热痛点,助力国产导热凝胶突破性能瓶颈,实现高端替代。

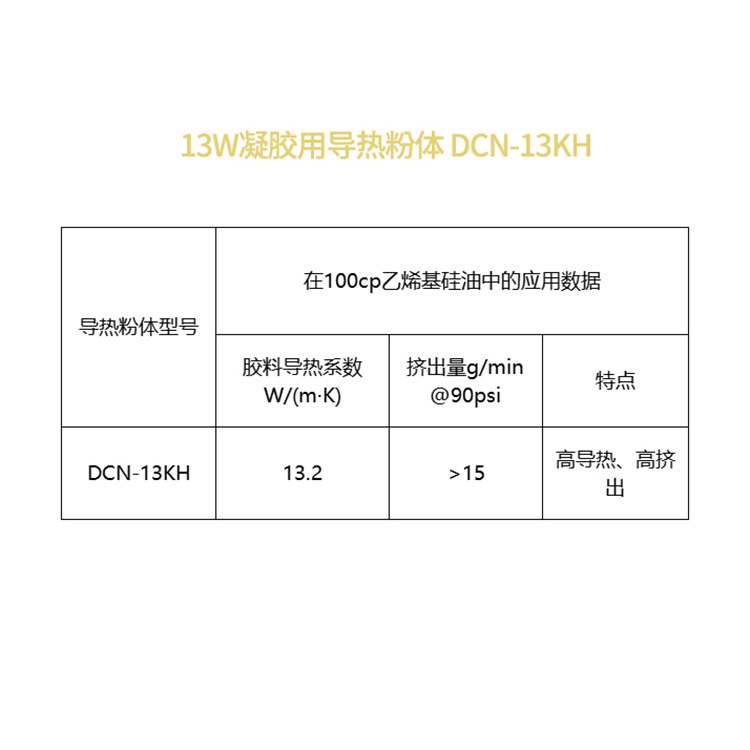

(一)DCN-13KH:13W/m·K高导热凝胶专用粉,打破高导热与高流动矛盾
1. 核心性能,行业领先
    - 超高导热系数:科学级配不同尺度颗粒,实现“最密堆积”,构建致密三维导热网络,制备凝胶导热系数可达13.0W/(m·K),完美匹配1.6T及以上光模块激光器、DSP芯片50W/cm²级高热流密度散热需求。
    - 高流动易挤出:独创颗粒几何形态设计,降低粉体间、粉体与基体间摩擦阻力,静止时形态稳定,剪切力下瞬间顺滑,适配自动化点胶工艺,解决高填充下粘度高、难挤出难题。
    - 低挥发高可靠:特殊表面改性技术,粉体与有机硅基体相容性极佳,抑制小分子硅氧烷挥发,避免污染光模块光学接口。
    - 耐高温抗老化:高温烘烤后无开裂、无滑移、无渗油,适配光模块长期高温运行场景。


2. 适配场景
    专为1.6T/3.2T/6.4T超高速光模块定制,用于制备12-13W/m·K高导热凝胶,适配OSFP封装、液冷冷板散热方案,满足激光器、DSP芯片极致散热需求。

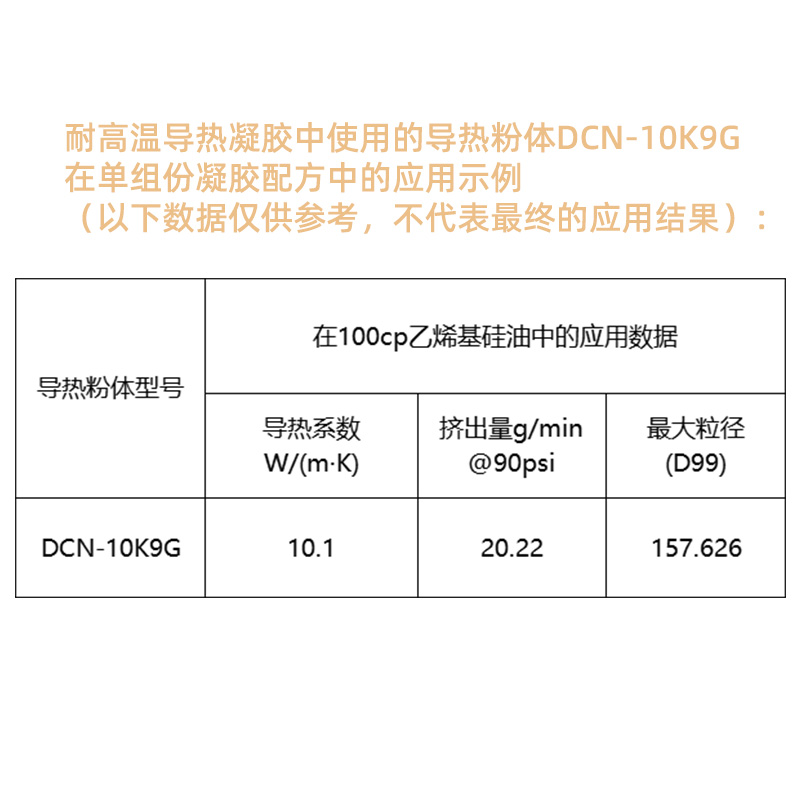

(二)DCN-10K9G:10W/m·K高导热凝胶专用粉,平衡性能与成本
1. 核心性能,稳定可靠
    - 高导热高效能:高纯度氧化铝基复配体系,窄粒径分布、低吸油值,高填充下仍保持优异导热性能,制备凝胶导热系数稳定达10.0W/(m·K),满足800G-1.6T光模块散热需求。
    - 耐高温抗垂流:新型耐高温处理剂表面改性,增强粉体与硅油基体结合力,提升凝胶粘度与附着力,150℃高温烘烤168小时完全不开裂、无滑移、无渗油、无粉化,适配光模块竖直间隙填充场景。
    - 高绝缘低阻抗:粉体纯度高、杂质含量低,制备凝胶体积电阻率,绝缘性能优异,避免光模块内部电路短路风险。
    - 易加工成本优:在100cps硅油中,油粉比例1:32即可均匀混合,适配常规搅拌、点胶工艺。


2. 适配场景
    适配400G/800G/1.6T主流高速光模块,用于制备8-10W/m·K导热凝胶,适配QSFP-DD封装、风冷/液冷混合散热方案,兼顾散热性能与成本控制。

 五、东超导热粉填料:不止于产品,全链路赋能光模块热管理
在高速光模块散热从“可用”向“高效可靠”升级的关键阶段,东超新材料凭借10年+导热填料研发生产经验、自主粉体改性技术、严苛品控体系,不仅提供DCN-13KH、DCN-10K9G等高性能导热粉填料,更提供“配方定制+技术支持+性能优化”全链路服务:
- 定制化配方开发:根据客户对导热系数、粘度、挤出速度、耐温性的差异化需求,调整粉体级配、表面改性方案,定制专属导热粉填料及凝胶配方。
- 技术落地支持:提供粉体分散、凝胶制备、点胶工艺优化等技术指导,解决客户生产过程中粘度异常、分散不均、挤出不畅等问题。

 六、结语
      AI算力时代,高速光模块的速率升级永不停歇,散热难题将长期存在并持续升级。高导热粉填料作为导热凝胶的核心,是破解散热困局的关键材料。东超新材料DCN-13KH、DCN-10K9G高导热粉填料,以高导热、低挥发、耐高温、易加工、高可靠的核心优势,精准匹配高速光模块散热需求,助力国产导热凝胶突破技术瓶颈,实现高端市场替代,为AI算力网络的稳定高效运行提供坚实材料支撑。

      未来,东超新材料将持续深耕高导热填料领域,紧跟光模块速率迭代趋势,研发更高导热、更耐高温、更易加工的新一代导热粉填料,与光模块厂商、导热材料厂商携手,攻克热管理技术难关,推动中国光通信产业高质量发展!
