电子行业现在对散热材料的要求，已经从“填平缝隙”升级到“在复杂装配环境中稳定导热”。特别是在高算力芯片、汽车电子控制器、光模块、电源模块和高密度储能系统中，凝胶类热界面材料越来越受关注。原因很直接，它比片状材料更适合填充微观界面不平整，能在较低接触压力下覆盖更多真实接触面积，同时具备返修便利性与装配兼容性。但问题也同样明显，当导热目标提升到10W/m·K以上，凝胶体系立刻进入“高导热”和“高挤出”彼此拉扯的阶段。
这个矛盾是行业里的典型难题。想让凝胶导热更高，就要提高有效导热填料体积分数，并尽量构建连续传热路径；可一旦填料装得太高，体系就会迅速增稠，挤出手感变差，点胶不稳定，BLT难压低，还可能伴随拉丝、塌边、油析和表观颗粒感。很多方案实验室能做到热导，但到客户端一打胶就露馅，真正卡住项目的往往不是导热仪上的数值，而是施工性和可靠性。
高导热凝胶常见工艺问题可以概括为三组。第一组是流变问题，包括高剪切下挤不动、低剪切下又容易塌边，说明体系没有建立合理的屈服行为。第二组是界面问题，颗粒与硅油润湿不足、表面处理不匹配，会造成局部干粉感和导热通路中断。第三组是挥发与长期稳定问题，高温服役后轻组分挥发，容易带来污染、接触界面空洞增加，最终热阻回升。工程上真正好的凝胶填料，不是只把热导做高，而是把“导热、挤出、低挥发、薄层施工”放到一个窗口里。
因此，导热填料的选用指南不能只看一张 TDS。更实用的判断逻辑是：
50~100cp乙烯基硅油中的润湿、吃油和混炼状态是否稳定。

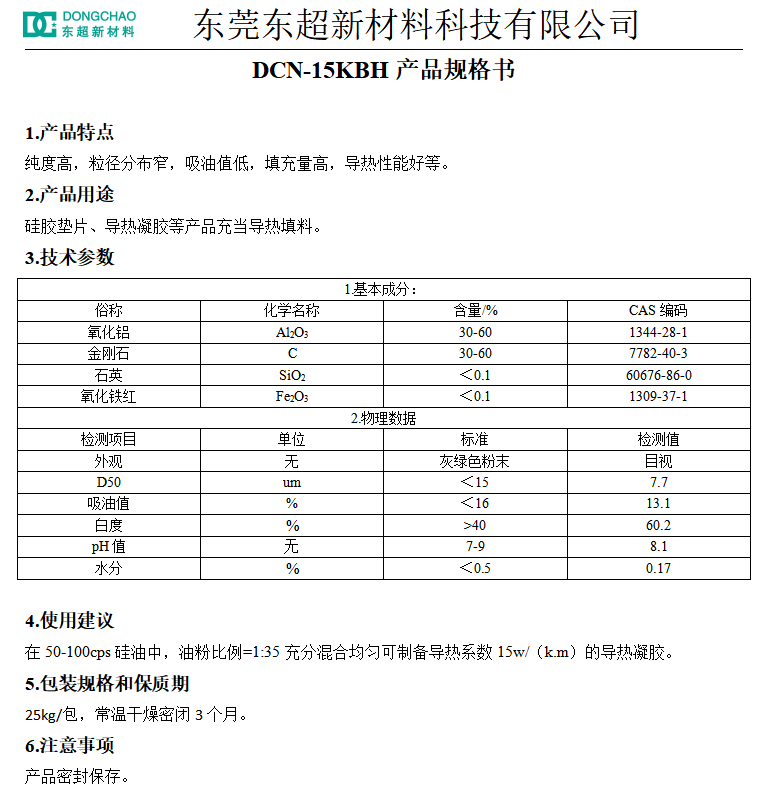

DCN-15KBH是15W/(m·K)高挤出凝胶用导热粉体，价值恰恰在于把这些指标拉到同一个平衡点。其在50~100cp乙烯基硅油中的应用数据表明，油粉比例为1:35时，胶料导热系数达到15.15W/(m·K)，同时具备BLT＜160um、150℃加热168H无冷凝挥发物、挤出率26.4g/min等关键特征。对研发端来说，这组数据的含义远比单纯热导数值更完整，因为它同时回应了高导热凝胶最核心的三个痛点：能不能做薄、能不能稳定挤出、能不能长期干净服役。
| 指标 | 研发意义 | 对客户端的价值 |
|---|---|---|
15.15W/(m·K) | 导热通道连续性较好 | 有利于高热流密度场景散热 |
挤出率26.4g/min | 施工流变更合理 | 点胶、返工和装配效率更高 |
BLT＜160um | 薄层界面控制能力强 | 有助于降低实际接触热阻 |
150℃/168H无冷凝挥发物 | 低挥发稳定性更好 | 降低高温污染和失效风险 |
挤出和高导热并不是天然对立，但它们确实需要更精细的粉体设计。高导热凝胶若想真正落地，通常必须通过颗粒级配、表面处理和流变窗口协同来解决，而不是靠单一高导材料硬堆。
对于既要高导热、又要兼顾高挤出和低挥发的凝胶体系开发，东超新材的DCN-15KBH提供了一条更接近量产的粉体，可直接使用避免自己复配技术工艺繁琐。
联系客服
