用于高功率器件的导热垫片，这两年已经不是“可做可不做”的辅助材料，而是很多终端方案能否稳定过热设计、EMC布局和寿命验证的基础环节。新能源汽车电控、储能PCS、通信电源、服务器模组、功率半导体压接区、AI硬件局部热点区，都在把热流密度往上推。问题是，结构空间并没有同步变大，很多设计反而要求更薄的垫片、更低的界面热阻、更好的压缩回弹和长期可靠性。也正因为如
此，市场对高导热硅胶垫片的要求，已经从“导热系数做高”转向“导热、工艺、可靠性三者同时成立”。
真正在做高导热硅胶垫片时，工程师最头疼的通常不是理论导热率，而是混炼和成型阶段的系统性工艺矛盾。第一，填料负载高，体系黏度陡升，导致捏合、分散、压延和脱泡窗口急剧变窄。第二，颗粒级配不合理时，大颗粒难以搭桥，小颗粒又可能把体系“锁死”，造成料体发干、吃油量异常、表面粗糙。第三，填料表面与硅油、基胶界面相容性不足，会出现包覆不均、局部团聚、界面空洞，最后传导路径并不连续。第四，导热做上去以后，往往又牺牲了柔软性、压缩形变恢复以及耐热老化表现，导致初始参数看着漂亮，服役后热阻却抬升。
高导热垫片不是简单“多加粉”，而是要把骨架颗粒、填隙颗粒、颗粒表面状态和体系润湿能力一起算进去。对于硅胶垫片而言，合适的导热粉体应该同时具备几个特点：一是高装填下仍有可接受的流动与混炼窗口；二是颗粒分布有利于形成连续导热路径；三是与低黏度乙烯基硅油体系具有较好的润湿和分散兼容性；四是最终片材在导热、厚度控制、表面平整度和后续加工性之间保持平衡。
16W/m·K等级导热粉体的价值，不只是把数字拉高，而是帮助配方从“能做”进入“能稳定量产”。它能解决的核心问题包括：在较高填充水平下维持可加工性；减少混炼时的异常扭矩波动；降低团聚引起的局部缺陷；提升导热通道连续性；让片材更容易在有限厚度下保持均匀性能。对终端应用来说，真正有价值的是热设计余量更大、厚度做薄后仍可控、批次波动更小，而不是单一实验室数据。
下表更适合做官网页面中的工艺解释模块：

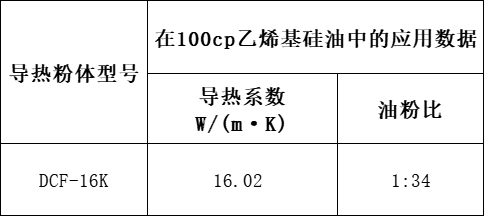

针对具体应用数据，DCF-16K在100cp乙烯基硅油体系中的表现具有较强参考意义：油粉比为1:34.00时，胶料导热系数达到16.02W/(m·K)。这个数据的意义在于，它说明该粉体在较低黏度载体下仍能建立高效导热网络，同时没有把配方带入完全不可加工的极端状态。

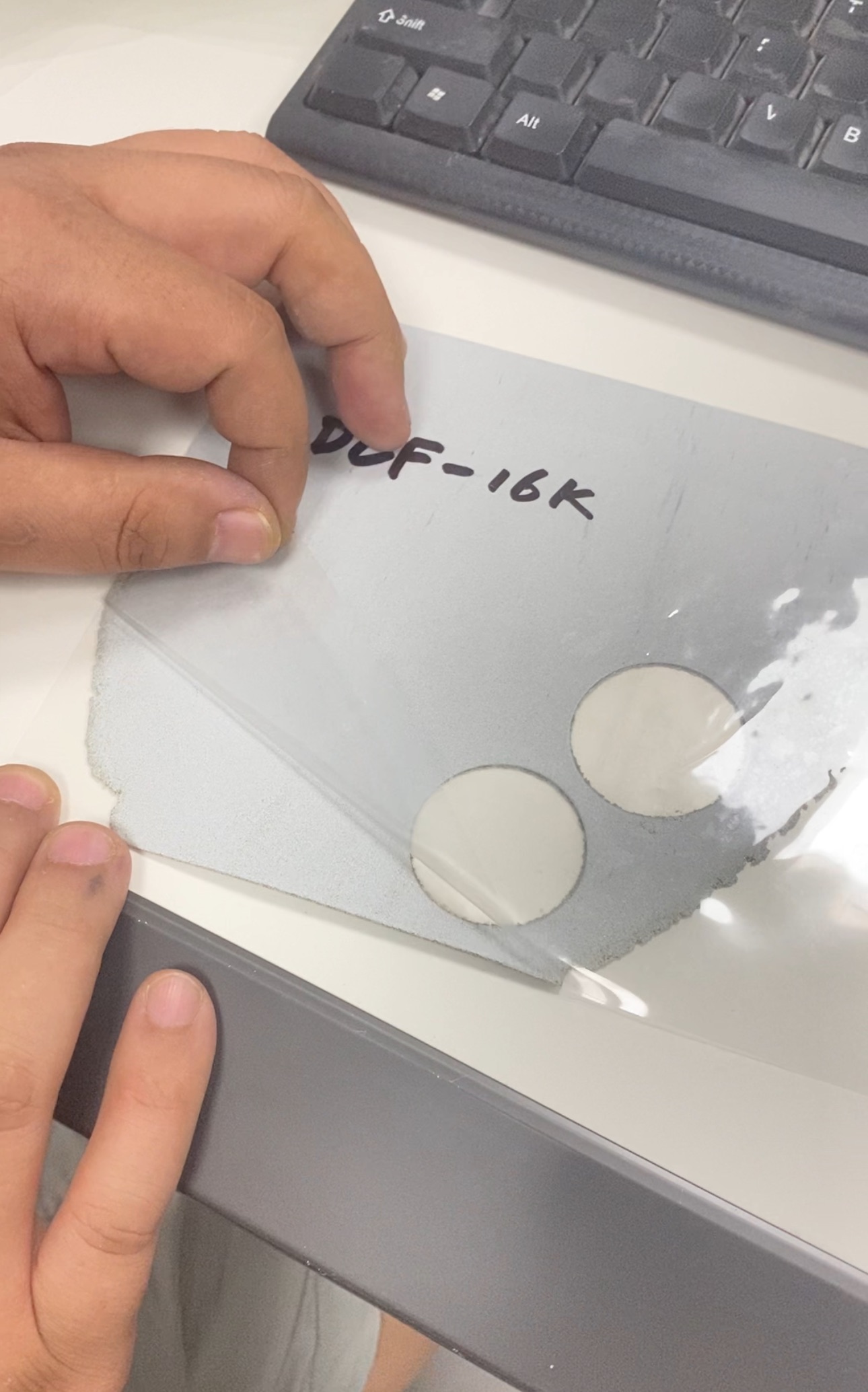

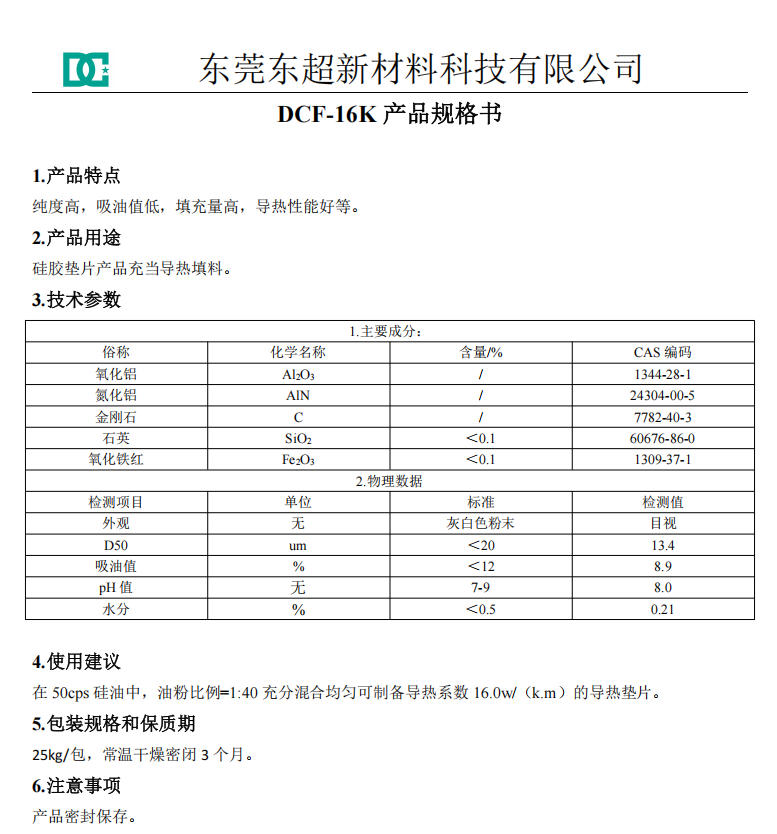

正在开发高导热硅胶垫片，对于需要兼顾高导热、可加工性与长期可靠性的硅胶垫片开发，关注东超新材推出的DCF-16K针对导热硅胶垫片的粉体方案。
联系客服
