一、导热通路构建的本质矛盾
导热界面材料（TIM）的核心使命是填补热源与散热器之间的微观空隙，将接触热阻降至最低。在聚合物基体（有机硅、聚氨酯、丙烯酸等）中，导热粉体承担着构建三维导热网络的重任。然而，这一任务面临一个根本性的物理矛盾：聚合物基体的导热系数通常仅为 0.1~0.3 W/(m·K)，而目标 TIM 的导热系数需要达到 1~15 W/(m·K) 甚至更高，这意味着必须在基体中引入大量高导热填料，同时又不至于使材料失去施工性能和长期可靠性。

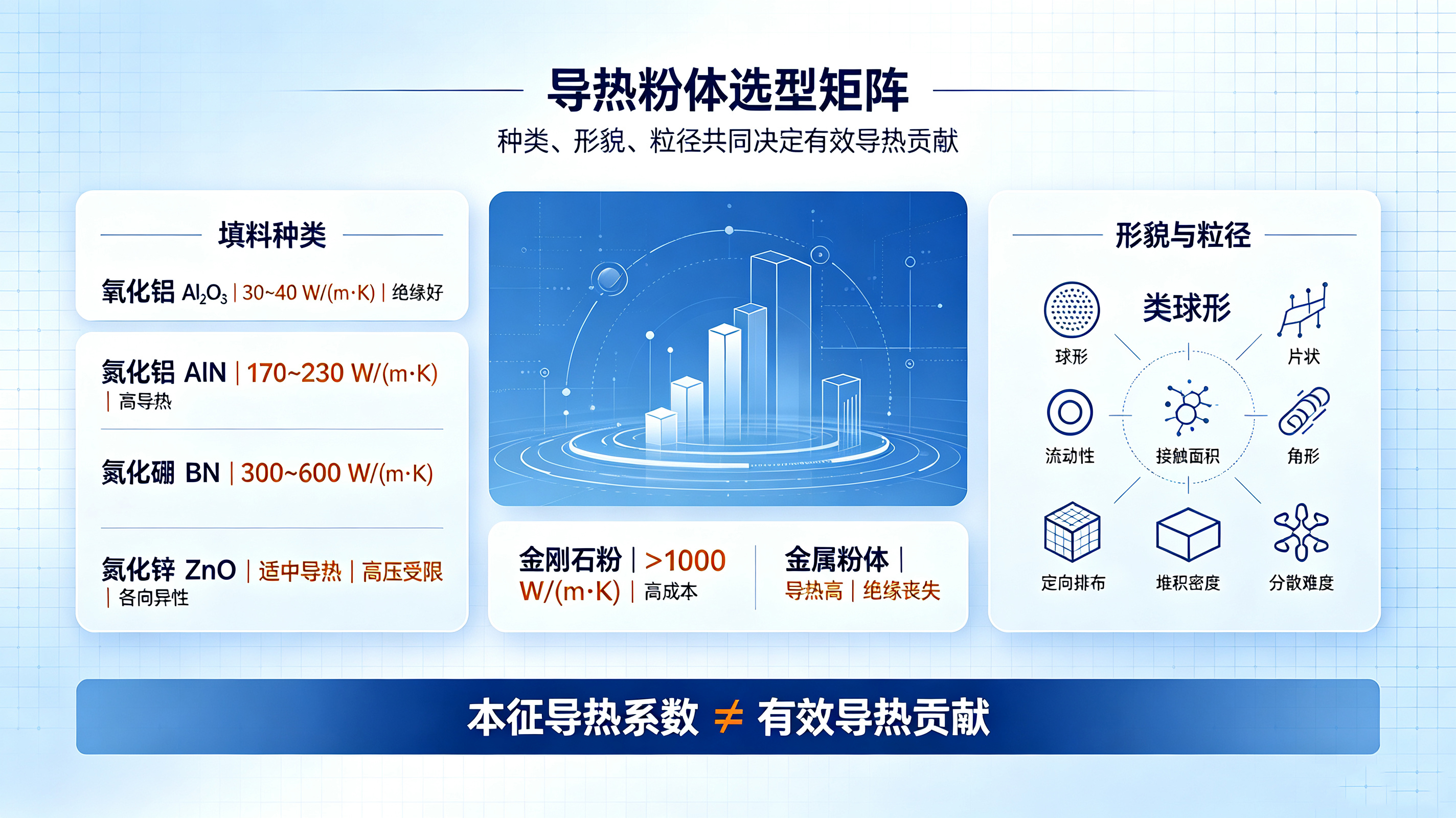

二、粉体选型的多维考量
1. 填料种类的热物理性能差异
当前主流导热粉体包括：
氧化铝（Al₂O₃）：综合性价比最优，导热系数 30~40 W/(m·K)，电绝缘性好，但密度较高；
氮化铝（AlN）：导热系数高达 170~230 W/(m·K)，但易水解，表面改性要求高；
氮化硼（BN）：尤其是六方氮化硼（h-BN），面内导热系数可达 300~600 W/(m·K)，各向异性明显，适合定向排布场景；
氧化锌（ZnO）：导热系数适中，但具有半导体特性，在高压场景受限；
金刚石粉：导热系数最高（>1000 W/(m·K)），但成本极高，主要用于军工或航天级 TIM；
金属粉体（铝粉、银粉）：导热性能极佳，但绝缘性丧失，且存在电化学腐蚀风险。
技术选型时，不能仅看粉体本征导热系数。粉体在基体中的"有效导热贡献"受限于粉体-基体界面热阻、粉体间接触热阻以及分散状态。 例如，氮化铝虽然本征导热系数是氧化铝的 5~6 倍，但在实际填充体系中，若表面处理不当，其有效导热提升可能远不及理论预期。
2. 形貌与粒径的协同设计
导热粉体的形貌直接影响填充行为和导热通路效率：
球形粉体：流动性好，易于高填充，但点接触为主，接触热阻较大；
类球形/土豆形：兼顾流动性和接触面积，是目前主流选择；
片状/板状粉体（如氮化硼）：可在特定方向上形成面接触，降低接触热阻，适合定向导热场景；
角形/不规则粉体：机械咬合力强，但粘度激增明显，高填充困难；
纤维状/晶须：可形成桥接效应，但分散困难，易取向导致性能各向异性。
粒径分布设计是高填充体系的关键技术。 单一粒径粉体填充时，理论最大堆积密度约为 64%（密堆）。采用多级粒径复配（如 50 μm + 5 μm + 0.5 μm）可显著提高填充率（可达 80% 以上），这是基于 Furnas 或 Andreasen 堆积模型的经典策略。但需要注意：超细粉体（<1 μm）比表面积大，表面能高，极易团聚，反而会增加界面热阻和体系粘度。
三、高填充下的流变学困境
当粉体体积分数超过 60% 时，TIM 体系通常表现出明显的非牛顿流体特征，粘度对剪切速率敏感。这对施工工艺提出严峻挑战：
点胶/印刷工艺：要求低剪切粘度适中，高剪切下粘度下降（剪切稀化），但静置时不能过度沉降；
预成型垫片：要求材料具有足够的挺度和回弹性，这又需要一定的结构强度；
相变材料：要求在特定温度下软化润湿，但常温下不能渗油。
渗油（bleeding）是高填充有机硅 TIM 的典型失效模式。 当粉体与硅油相容性不足或填充率未达"临界锁固浓度"时，硅油会在热循环或长期重力作用下迁移至界面边缘，导致有效导热层变薄、污染周边器件。解决思路包括：粉体表面硅烷化处理、使用支链硅油或硅蜡、引入气相二氧化硅作为触变剂，以及优化粒径分布提高物理锁固能力。

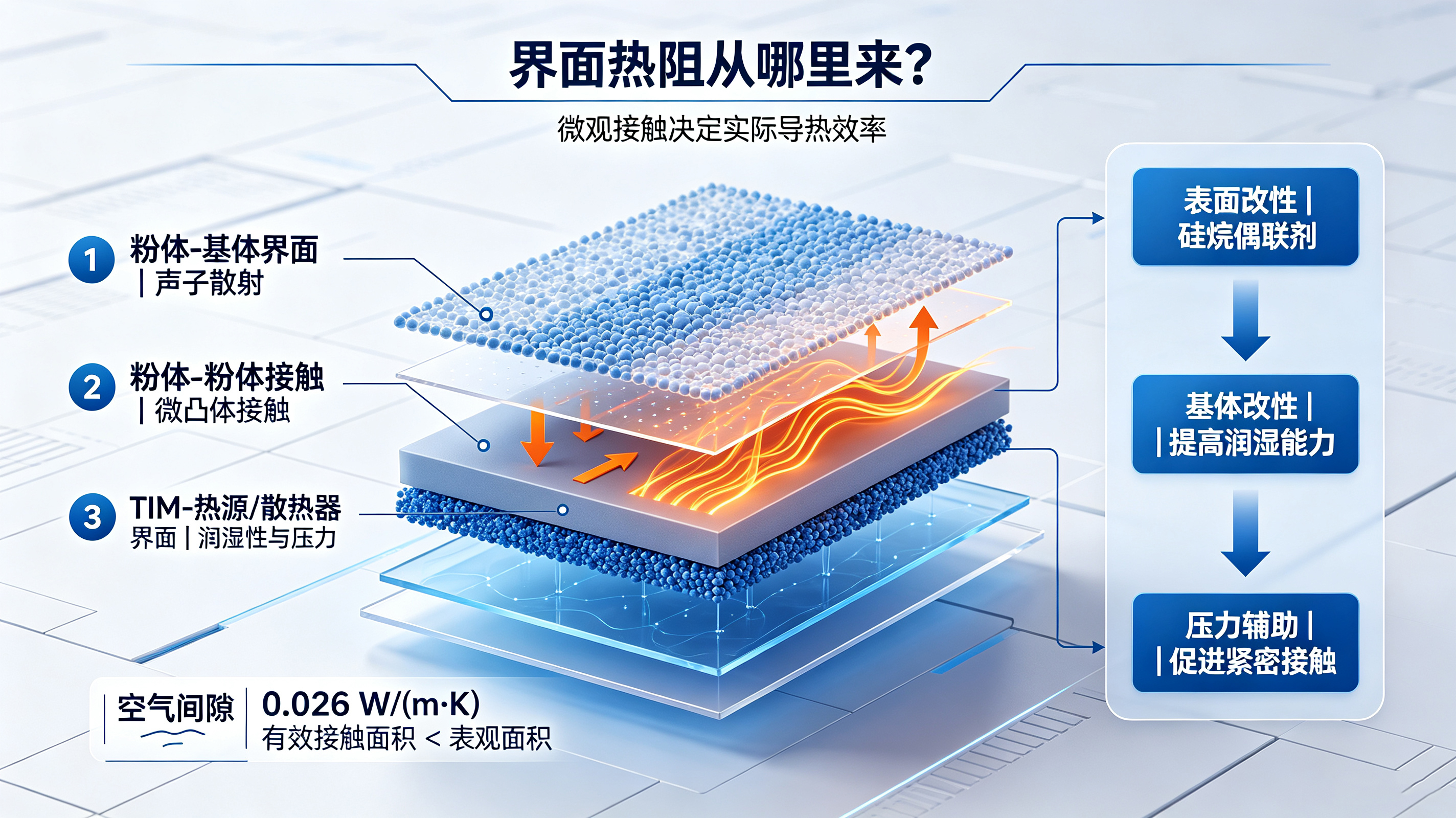

四、界面热阻的微观来源
即使粉体本征导热系数极高，TIM 整体导热性能仍受限于三类界面热阻：
粉体-聚合物基体界面：声子散射严重，因为聚合物是有机长链分子，声子平均自由程短；
粉体-粉体接触界面：实际接触为微凸体接触，接触面积远小于表观面积，空气间隙的导热系数仅 0.026 W/(m·K)；
TIM-热源/散热器界面：受表面粗糙度、润湿性和接触压力影响。
降低界面热阻的技术路径包括：
表面改性：通过硅烷偶联剂、钛酸酯、铝酸酯等处理粉体表面，改善与基体的相容性，减少界面空隙；
基体改性：在聚合物中引入短链分子或低粘度组分，提高对粉体表面的润湿能力；
压力辅助：在装配时施加适当压力，使 TIM 充分填充微观空隙，同时促进粉体间更紧密接触。
五、长期可靠性的隐形杀手
TIM 在服役期间要承受热循环（-40°C ~ 150°C 甚至更高）、湿热、紫外、机械振动等复合应力。导热粉体相关的典型失效机制包括：
粉体沉降：密度差异导致重力沉降，尤其在大尺寸垂直界面中，上部粉体浓度下降，导热性能劣化；
热膨胀失配：粉体与基体热膨胀系数差异巨大（氧化铝 ~7 ppm/K，有机硅 ~300 ppm/K），热循环下界面脱粘、微裂纹萌生；
粉体水解/氧化：如 AlN 在潮湿环境下水解产生氨气，不仅降低导热性，还可能腐蚀周边金属；
离子迁移：部分粉体含有可溶性离子杂质（Na⁺、Cl⁻等），在电场和湿热作用下迁移，导致电路短路或腐蚀。
针对可靠性问题，粉体的纯度控制（电导率、可溶离子含量）、表面包覆（氧化铝包覆 AlN 防水解）、以及基体交联密度优化都是必要的工程措施。
六、新兴应用场景的特殊需求
1. 高导热凝胶（≥8 W/(m·K)）
新能源汽车电驱、5G 基站功放等场景要求凝胶导热系数突破 8 W/(m·K)。这通常需要：
2. 低模量高导热垫片
芯片封装（如 HBM、CPU）要求 TIM 在提供高导热的同时，模量极低（<100 kPa），以避免热膨胀应力损伤裸 die。这要求：
3. 各向异性导热
氮化硼、石墨等片状粉体在剪切场或磁场作用下定向排布，可实现面内超高导热（>20 W/(m·K)）而厚度方向保持适中，适用于均热板（vapor chamber）与热源之间的界面。
七、结语：粉体技术决定 TIM 的天花板
导热界面材料的性能边界，归根结底由导热粉体的物理化学特性、表面工程技术以及在基体中的分散状态共同决定。从氧化铝的经典复配，到氮化硼的定向组装，再到新型高导热陶瓷粉体的表面包覆，每一次粉体技术的突破都直接推动着 TIM 性能的跃升。
在这一领域，东超新材料凭借在高端导热粉体领域的深度布局——从高球形度氧化铝的精密分级，到氮化铝、氮化硼等特种陶瓷粉体的表面改性技术——正在为导热界面材料行业提供系统级的粉体解决方案，帮助工程师们在导热率、工艺性与可靠性之间找到更优的平衡点。
